• アルミダイカスト金型はアルミ溶湯と接する部分の損傷が激しい。これは、アルミ溶湯と接触した部分が合金化して融点が下降するためである。
• 金型本体とアルミ溶湯との直接接触を避ける為にコーティングの耐久性が重要になっている。
• 市販されている各コーティングの耐溶損性を試験装置を用いて比較評価した。

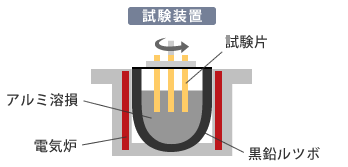

試験方法は溶融アルミ合金（ADC12）中にコーティングを施したテストピースを浸漬し、回転させた。

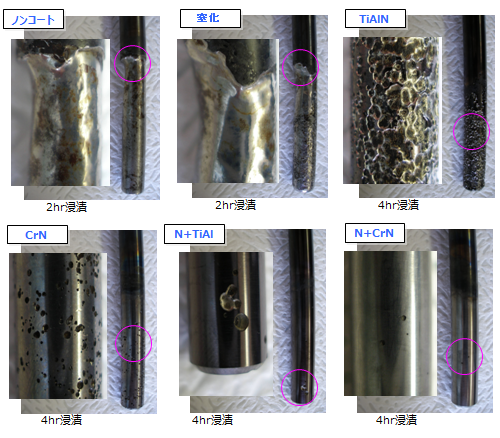

• ノンコート品は最も衝撃の強い液面と接している部分からの溶損が激しい。
• PVDコーティング品は液面ではなく、アルミ溶湯内に浸かっている部分に小さい溶損が点在している。

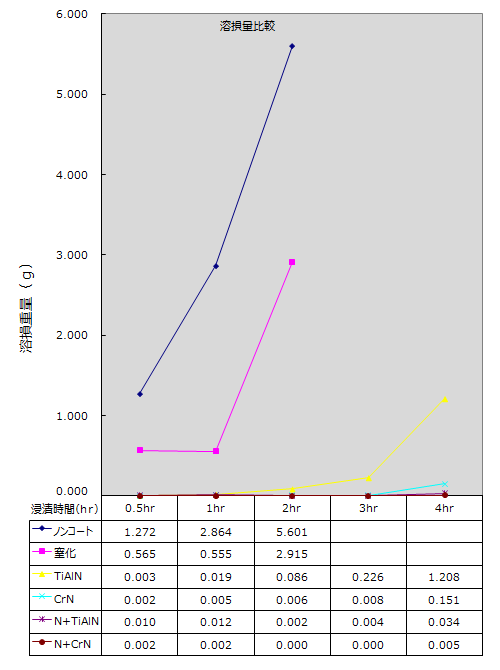

• 窒化処理を行ったPVD処理品は、行っていない物と比較すると溶損量が少なく、耐溶損性が高い。
  PVDコーティング処理の前に、窒化処理を行う事で二重にアルミとの接触を防ぎ、溶損を遅らせることができる。
  この様に母材の改質+表面被覆で飛躍的に耐溶損性が上がる。

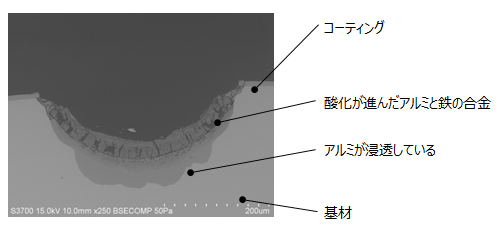

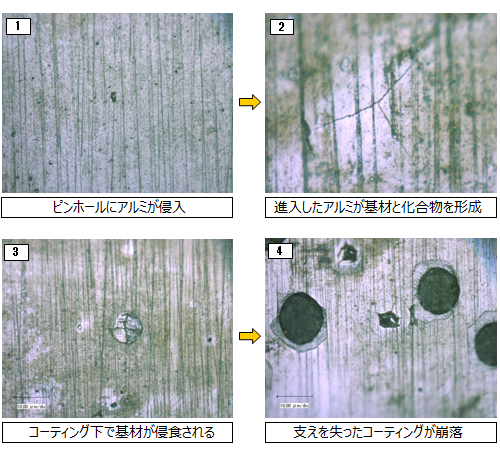

　溶損穴の断面を観察した結果、溶損は以下のメカニズムで起こると推測されます。

　現在、溶損に対して効果の高いコーティングを開発し、実機試験を行っています。
