このQLIMAQ LELLYONシリーズは、中間層を設けることで、耐ヒートクラック性を上げ、多層にすることで、ピンホールを減らしています。これにより、現行のTiAlN・CrNと比較し耐溶損性に優れています。
QLIMAQ LELLYONシリーズ多層膜概要

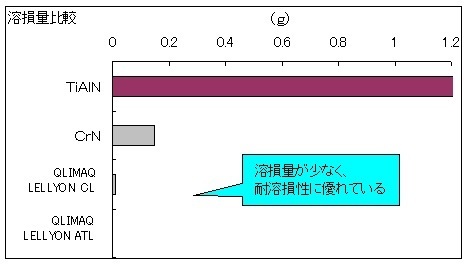

現行膜のTiAlN・CrNとQLIMAQLELLYONシリーズのCL・ATLを用いて耐溶損性を比較評価しました。

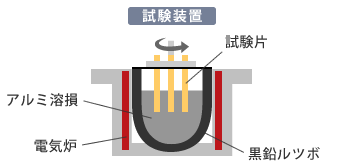

試験片材質 | SKD61(HRC48) |
---|---|
試験片寸法 | φ10×100(50浸漬) |
試験片数量 | 1試験4本 |
試験片の動き | 8m/min(現行膜は4m/min) |
アルミ溶湯の種類 | ADC12 |
アルミ溶湯温度 | 670℃±20 |
浸漬時間 | 8hr(現行膜は4hr) |

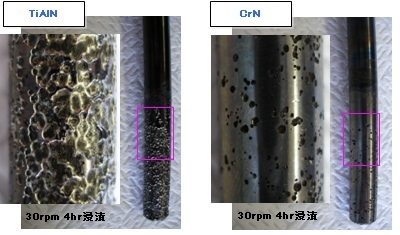

・ピンホールを起点とし溶損が進行している。

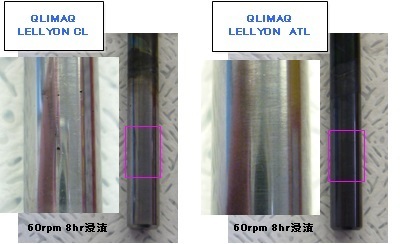

・現行膜より高負荷試験(回転速度・浸漬時間2倍)にも関らず、LELLYON CLは小さい穴は確認できるが、大きな溶損は確認できない。
・現行膜より高負荷試験にも関らず、LELLYON ATLはほとんど溶損が進行していない。
